Physik - Wechselstrom
Wieso braucht man Wechselstrom (Alternate Current), wo sich doch offensichtlich fast alle Probleme mit
Gleichstrom (Direct Current) lösen lassen? So könnte man die Hochvoltbatterie eines Elektroautos direkt laden
und bräuchte keinen Wandler von AC nach DC. Nach aller bisherigen Erfahrung geht das Laden auch wesentlich schneller.
Ja, aber z.B. im Elektroauto stoßen wir schon an eine Grenze, denn den Motor können wir nicht direkt mit Gleichstrom
betreiben. Jeglicher Elektromotor braucht zumindest von der Wirkungsweise her einen DC/AC-Wandler. Und erzeugen können
wir Gleichstrom auch nicht direkt, immer ist ein Umwandlungsprozess nötig. Nur zum Speichern, da ist Gleichstrom unbedingt
nötig.
Strom entsteht in einem Magnetfeld, wobei es egal ist, wodurch dieses erzeugt wird, z.B. durch Permanentmagnete wie beim
Fahrrad-Dynamo oder elektrisch, wie beim Generator im Kraftfahrzeug. Letzteres lässt sich mit einer oder mehreren
stromdurchflossenen Spule(n) realisieren, die fest im Gehäuse des Generators eingebaut sind. Schon wenn man den einfachen,
oben im Bild dargestellten Versuch durchführt, also der elektrische Leiter nur eine Hin- und Herbewegung ausführt, entsteht an
seinen Enden schon ein Wechselstrom.
Übrigens haben die ersten Autofahrer/innen noch keine Generatoren zur Verfügung gehabt, obwohl doch schon bald genug
Motordrehmoment übrig gewesen wäre, diese anzutreiben. Noch vor der bald aufkommenden elektrischen Beleuchtung galt eine
ebensolche Zündung als Maß aller Dinge, die man sich bisweilen sogar, z.B. von Bosch, nachträglich installieren ließ. Aber es
bedeutete auch, eine Batterie mitzunehmen und diese nach jeder Fahrt in der Regel im Haus aufzuladen.
Wechselspannung ist nichts anderes als ein ständiger Wechsel der Polung. |
Natürlich konnte es nicht dabei bleiben, dass man Wechselstrom durch hin- und hergehende elektrische Leiter erzeugte. Es
musste ein Drehbewegung in das magnetische Feld eingebracht werden, was dann auch direkt schon zwei Kohlebürsten auf
Schleifringen nötig machte, um die elektrische Energie von dem sich drehenden Leiter nach außen zu bringen. Gleichzeitig
wurde der Leiter verlängert und zur Spule aufgewickelt, damit mehr elektrischer Strom pro Umdrehung entstand.
Periodisch: Spannungsverlauf innerhalb eines geschlossenen Intervalls wiederholt sich.
|
Den Innenteil eines solchen Generators nannte man Anker, die Art der Stromerzeugung führte man auf die sogenannte Induktion
zurück. Das kommt aus dem Lateinischen und bedeutet so viel wie 'hineinführen'. So konnte man sich die Entstehung der
elektrischen Energie im Draht besser vorstellen. Sehr wichtig für die dort erzeugte Elektrizität ist, dass sie zeitabhängig ist. Und
wenn wir Transformatoren betrachten, so funktioniert die Induktion auch ohne sichtbare Bewegung.
Der Durchschnitt von Spannung/Stromstärke innerhalb einer Periode muss null sein. |
Will die Wissenschaft etwas beschreiben, so darf man keine Schilderung erwarten. In der Regel kommt dabei eine

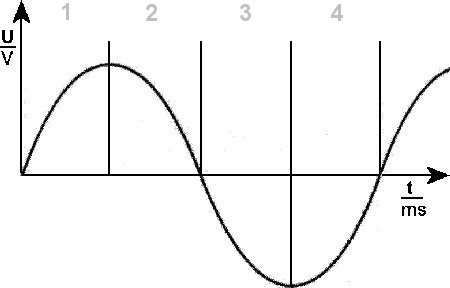

mathematische Gleichung heraus. Wir haben hier Glück, denn immerhin wird zusätzlich eine Kurve gezeichnet, wodurch die
Anschauung nicht ganz auf der Strecke bleibt.
Was bedeutet der 'Sinus' in dieser 'Sinusschwingung', den man vielleicht im Zusammenhang mit
Dreiecken kennengelernt hat? In dem Bild unten soll sich ein Zeiger der Länge U0 auf einer Kreisbahn durch alle vier Quadranten bewegen. In
dem rechtwinkligen Dreieck ist der Sinus das Verhältnis von Gegenkathete des angezeigten Winkels zur Hypotenuse, die durch den umlaufenden Zeiger
gebildet wird.
Die Hypothenuse ist immer die längste Seite im rechtwinkligen Dreieck. |
Dieser Sinus nimmt im ersten Quadranten erst stark und dann immer weniger zu.
Wenn er sich durch die Quadranten 2, 3 und 4 dreht, bildet er auch weiterhin genau die oben gezeigte Kurve ab.
Hier dann die erste Gleichung:
U = U0 · cos (ω t)
U0 ist der maximale Ausschlag, die Amplitude. Die Drehung ist gleichmäßig. ω ist die Drehzahl oder
Kreisfrequenz.
ω = 2 π / T
Wenn T die Dauer einer Periode ist, also einer Schwingung in die eine und dann in die andere Richtung ist, dann ist ω die
Anzahl von Schwingungen pro Sekunde, denn 2 π bezeichnet einen Vollkreis, also eine vollständige Schwingung. Die Einheit für
ω ist 1/s, was stark an die Motordrehzahl erinnert, die allerdings auf die Minute bezogen ist. Das sind dann alle Größen, um die
Höhe der Spannung nach einer bestimmten Zeit rechnerisch zu bestimmen.
V = V · cos (1/s · s)
Hier betrachten wir nur die Einheiten der Gleichung oben. U0 wird also mit einem Faktor von -1 bis +1 multipliziert,
|
