 Logische Bauteile

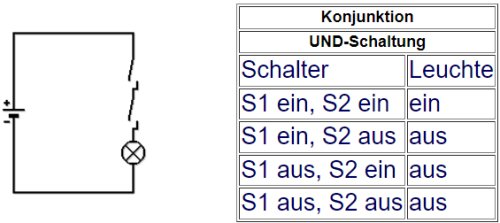

UND

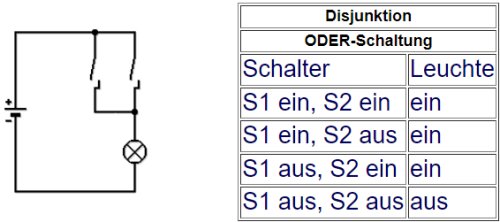

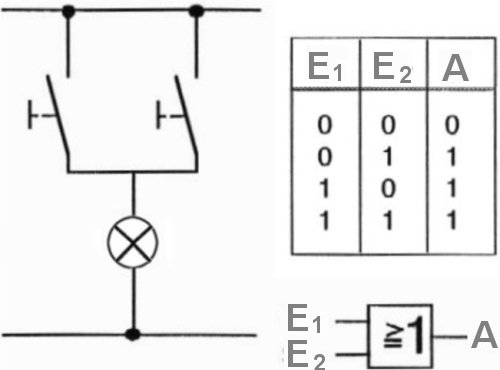

ODER

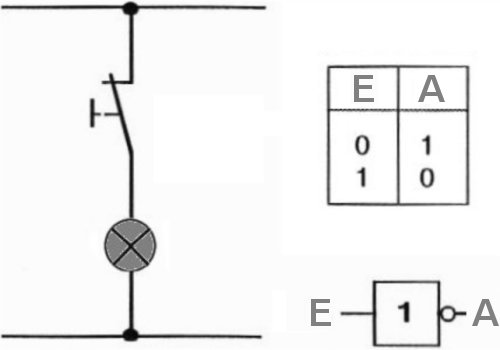

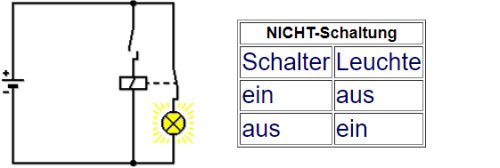

NICHT

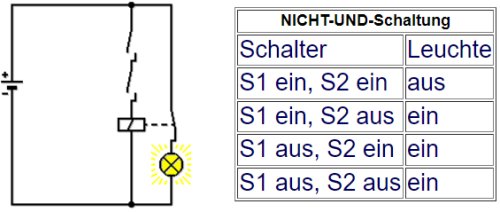

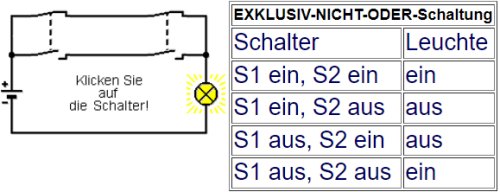

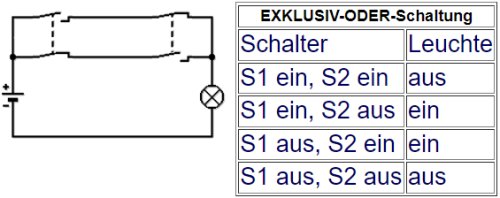

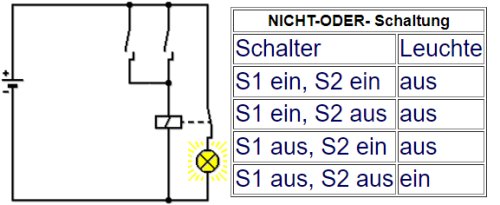

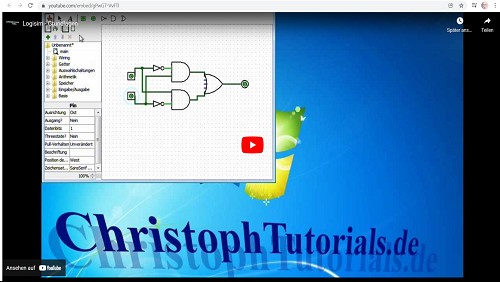

Logische Bauteile werden auch (Logik-) Gatter genannt. Die drei Grundbauteile heißen UND (AND), ODER (OR) und NICHT (NOT). Sie werden diese und die darauf aufbauenden NICHT-UND (NAND), NICHT- ODER (NOR), EXKLUSIVE-ODER (XOR) und NICHT-EXKLUSIVE-ODER (XNOR) nicht mehr als einzelne Bauteile finden, sondern immer integriert in Schaltungen.


Wenn sie nicht gerade in integrierten Schaltungen mit Tausenden von Bauteilen vorkommen, kann man sie noch in solchen recht preiswerten ICs finden. Die vielen Pins verraten, dass sie dort oft mehrfach vorhanden sind. Es ist aber kein Problem, davon nur eine oder zwei Schaltungen zu benutzen. Integriert sind sie übrigens auch hier. Das IC ist grundsätzlich noch in SMD-Bauweise erhältlich.

Zusätzlich zu den Grundschaltungen in den Gehäusen der ICs sind oft noch andere Bauteile nötig, z.B. Kondensatoren und Widerstände. Dann allerdings lassen sich z.B. Kippstufen realisieren, die man für ein Blinklicht oder einen einzelnen Taster zum Ein- und Ausschalten braucht. Auch ein Latch ist denkbar, der sich einen Zustand merkt und an ihm festhält, bis er durch einen zweiten Schalter aufgefordert wird, ihn zu vergessen.

Bekannt sind vielleicht auch noch Multiplexer. Wenn sie einen Schalter mit einer bestimmten Anzahl von Möglichkeiten nicht mehr von Hand, sondern elektronisch steuern wollen, können Sie einem Multiplexer bestimmte, natürlich binär codierte Befehle geben und er übernimmt die Steuerung für Sie. Vielleicht sollten wir aus der Fülle der Anwendungen noch den Zähler herausnehmen. Seine Funktion wird z.B. bei unserem Projekt 'Drehzahlmesser' gebraucht.
