Airbags (sonstige)
Einbauort | Verhindert ... |
Fahrerseite | Aufprall Lenkrad |
Beifahrerseite | Aufprall Armaturenbrett |
Rückenlehne/B-Säule | Aufprall Tür, Seitenverkleidung |
Dach | Kopfabknickung, Aufprall Seitenfenster |
Vorderkante Frontsitze | Tauchen unter den Gurt |
Rücksitz-Rückenlehne | Aufprall Heckfenster |
Vorderes unteres Armaturenbrett | Aufprall Knie |
Pedale Fahrerseite | Einklemmen der Füße |
Aufstellen der Motorhaube | Fußgängerverletzungen |
Entwicklungen |
Frontsitz-Rückenlehne | Aufprall der Fondpassagiere |
Aufblasbare Gurte | Einschneiden, verbessert Anlage am Körper |
Außen im Frontbereich angebracht | zu harten Fußgängeraufprall |
Motorrad | Aufprall auf höheres Fahrzeug |

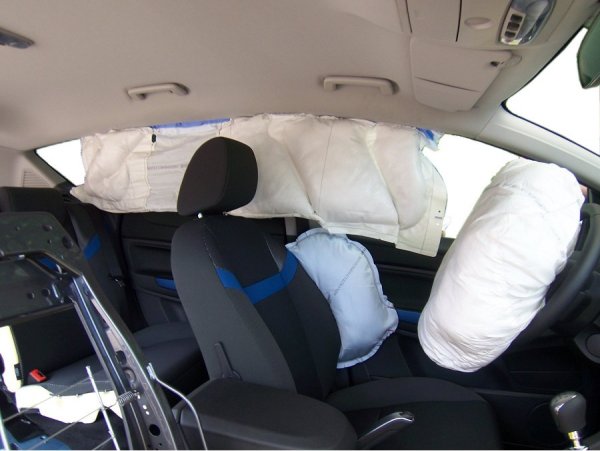

Kopf, Rippen und Lungenflügel werden geschützt. |
Der Seiten-Airbag soll bei seitlichem Aufprall den Oberkörper schützen. Ohne ihn werden bei solchen Unfällen häufig die Rippen gequetscht und bringen damit die Lungenflügel in Gefahr. Natürlich wird das
Becken geschützt, wenn auch in geringerem Maße. Oben im Bild wird auch die Funktion des Kopf-Airbags für die Passagiere vorne und hinten deutlich. Der Kopf würde nämlich bei seitlichem Aufprall abknicken
und/oder unzulässigen Beschleunigungen/Verzögerungen ausgesetzt sein. Inzwischen gibt es Kopf-Airbags für die Heckscheibe.
Mind. zwei Sensoren lösen Luftsack in Sitzlehne aus. |
Der Seiten-Airbag kann in der B-Säule untergebracht sein. Wegen Platzmangels dort findet man ihn aber meist in der Sitzlehne, wo Luftsack und Gasgenerator von einem Kunststoffgehäuse umgeben sind. Um eine
versehentliche Auslösung zu vermeiden, verlässt sich das Airbag-Steuergerät immer auf mindestens zwei Quellen. Einmal ein direkter Erkennungssensor für den Seitenaufprall und dann die Sensorik für den
Frontaufprall, die ebenfalls seitliche Beschleunigungen und/oder einen Unfall überhaupt erkennen kann.
Fensterflächen-Luftsack, Kopfschutz auch für Cabrios |
Kopf-Airbags sind in der Regel seitlich in der Dachverkleidung untergebracht. Von dort aus versorgen sie nicht selten die komplette seitliche Fensterfläche (Bild 1). Speziell für Cabrios können sie aber auch in der
Sitzlehne untergebracht sein und den Luftsack nach oben öffnen. Wie Sie aus der Tabelle oben erkennen können, nimmt die Entwicklung immer neuer Anwendungen auf diesem Gebiet vorläufig kein Ende.
Bei Fahrzeugen mit Seiten-Airbags sind nicht speziell zugelassene Schonbezüge ohne seitliche Öffnungen bzw. Reißnähte nicht mehr zugelassen. Aber auch hier gibt es inzwischen Seiten-Airbag taugliche
Lösungen. 08/10
|
|
