Zylinderdurchmesser
        Cylinder Diameter Measurement

Aufgabe

Die Messung des Zylinder-Durchmessers führt zu einer genaueren Analyse des Verschleißzustandes. Hierbei entscheidet sich, welche Möglichkeiten der Reparatur bestehen oder ob überhaupt repariert werden muss. Neben den reinen Messungen ist auch die Sichtprüfung der Zylinderoberfläche wichtig. Die Ebenheit des Zylinders an der Dichtfläche zum Zylinderkopf kann mit dem Haarlineal überprüft werden.

Funktion

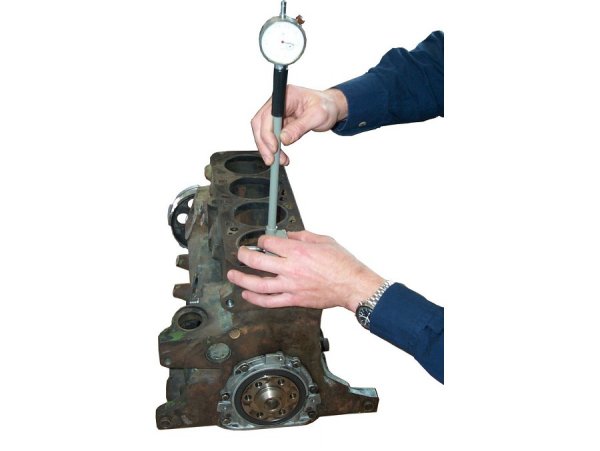

Oben im Bild sehen Sie, wie ein Innentaster im Zylinder positioniert werden muss, um den Durchmesser richtig zu ermitteln. Wichtige Voraussetzungen:

-	Messgerät senkrecht halten, damit nicht ein zu großer Wert ermittelt wird.
-	Der höchste Verschleiß ist etwas unterhalb von OT zu erwarten.
-	Es sollte etwa 90° zur Längsrichtung gemessen werden.

Besonders wichtig ist auch die Eichung des Tasters. Hierzu gibt es Prüfschienen, in die Messstücke mit exakter Länge eingelegt werden, um eine genau definierte Lücke zu lassen. In dieser Lücke kann dann beim Innentaster der Ausgangswert eingestellt werden.
Das Kolbenspiel differiert nach Temperatur und Messrichtung sehr stark. Es beträgt im kalten Zustand 90° zur Bolzenrichtung etwa 0,04 mm.
