Kühlmittel-Zuheizer
        Cooling System Heater

Z.B. in modernen Diesel-Direkteinspritzern kann wegen des enorm hohen Wirkungsgrades zu langsam oder nicht intensiv genug Wärme an das Kühlmittel und damit an die normale Innenraumheizung abgegeben werden. Um den Innenraumkomfort zu erhalten, wird elektrisch (Bild 1 - 3) oder durch Abgaswärme (Bild 4) zugeheizt. Dadurch wird auch die Betriebstemperatur des Motors nicht durch zu intensiven Heizungsgebrauch unterschritten. Davor kann u.U. auch ein geschlossenes Thermostatventil nicht schützen.

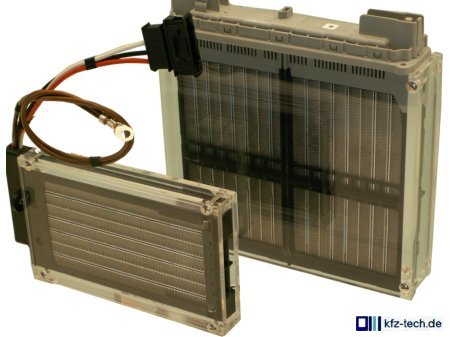

Die Bilder zeigen drei verschiedene Leistungsstufen für die zusätzliche Beheizung des Innenraums, angefangen von der sehr einfachen Erwärmung des Kühlmittels durch drei (oder mehr) Glühstifte bis hin zu aufwendig konstruierten Wärmetauschern, in Bild 3 allerdings auf einer Messe fotografiert und in Plexiglas verpackt. Die anfänglich hohe Stromaufnahme bedingt entsprechenden Sicherungs- und Kabelquerschnitt, lässt aber wegen der in jedem Fall PTC-artigen Regelcharakteristik schnell nach. Die Anlage nach Bild 1 wird nur während der Fahrt eingeschaltet, bei den anderen ist auch ein Betrieb ohne Motorlauf möglich.

Wegen dem Zwang zur Energieeinsparung ist die in Bild 4 gezeigte Anlage die interessanteste. Hier wird Kühlmittel im Abgasrohr im Gegenstromverfahren erwärmt. Wird eine bestimmte Temperatur überschritten, kann durch eine pneumatisch betätigte Klappe der Abgasstrom umgelenkt werden. Ganz umsonst ist diese Konstruktion auch nicht, den sie kostet etwas zusätzliches Gewicht. Außerdem haben oft gerade die Motoren mit sehr wenig Verbrauch auch besonders geringe Abgastemperaturen.
