Stufenreflektor
       Stepped Reflector

Aufgabe

Beim Stufenreflektor soll das Licht der Glühbirne ohne Streuglas und damit ohne Verluste die Fahrbahn ausleuchten. Dort soll der Lichtkegel besonders beim Abblendlicht scharf begrenzt sein und darf bei Rechtsverkehr nur zum rechten Rand hin über den erlaubten Bereich von 25 m hinausgehen.

Funktion

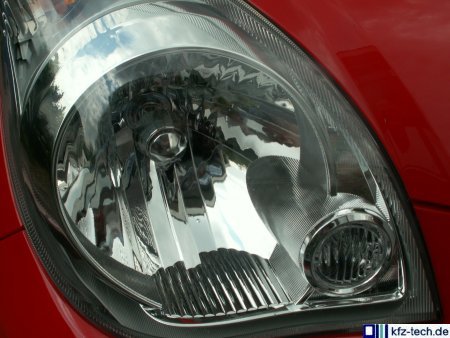

Die besondere Lichtverteilung wird bei Freiformreflektoren oder Stufenreflektoren ohne Streuglas durch Aufteilung in einzelne (leicht schräge) Streifen erreicht. Nicht mehr das Streuglas lenkt das parallel austretende Licht ab, sondern die Lichtstrahlen werden auf den einzelnen Teilen des Reflektors exakt so abgelenkt, wie sie auf der Fahrbahn benötigt werden. Der Reflektor ist also kein Rotationsparaboloid mehr und auch nicht mehr rechts und links gleich (symmetrisch), sondern seine Reflexion wird durch Computer fast punktgenau berechnet. Erkennbar ist ein solcher Reflektor auch an der Klarglasabdeckung.
