Zusätzl. Trommel-Handbremse
        Extra Drum Brake for Parking

Aufgabe

Diese Konstruktion soll die Vorteile der Scheibenbremse als Betriebsbremse mit denen der Trommelbremse als Handbremse vereinen. Hier wird eine Haupt-Eigenschaft der Trommelbremse, nämlich die gute Selbstverstärkung für eine geringe Betätigungskraft genutzt. Die vorgestellte Technik kommt hauptsächlich bei schweren und schnellen Fahrzeugen vor.

Funktion

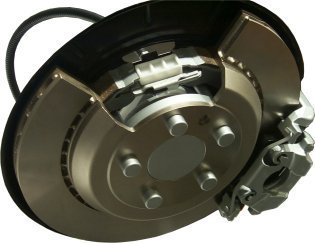

Im Topf der Scheibenbremse ist eine ausschließlich durch Seilzug betätigte Trommelbremse angeordnet. Da hier keine große Wärme entsteht, reicht der kleine Durchmesser zum Halten des Fahrzeugs auch am Berg und für eine Notbremsung aus. Nachteilig sind bei dieser Konstruktion allerdings der Aufwand und die Erhöhung der ungefederten Massen. Aus diesem Grund wurde die Scheibenbremse mit integrierter Handbremse weiter entwickelt und hat die zusätzliche Trommelbremse bei vielen leichteren Fahrzeugen ersetzt.
